Технические параметры
Электродвигатель ДАТ-126А:
- Напряжение питания: 220/380 В переменного тока
- Потребляемая мощность: 300 Вт, не более
- Мощность на валу: 250 Вт, не менее
- Схема подключения: треугольник/звезда
- Синхронная частота вращения: 1500 об/мин
- Номинальная частота вращения: 1380 об/мин
- Направление вращения: реверсивное
- Потребляемый ток: 1,49/0,86 А
- КПД: 67 %
- Коэффициент мощности: 0,65
- Режим работы: S1 (продолжительный)
- Степень защиты: 1Р54 по ГОСТ 17494
- Способ монтажа: 1М3281 по ГОСТ 247
- Вес двигателя: 5,3 кг
Описание

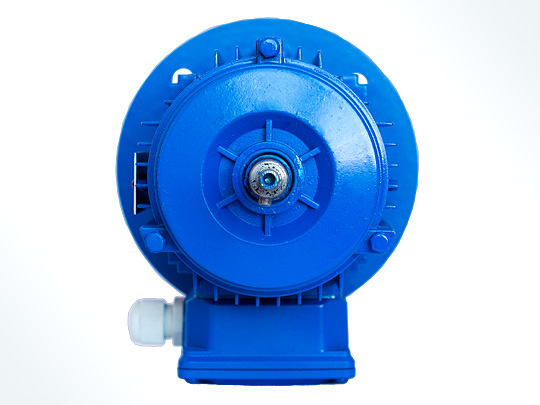

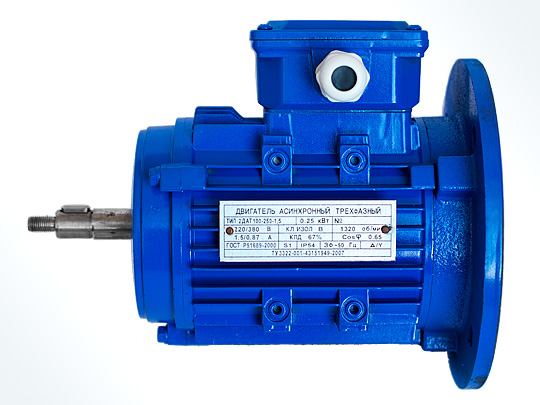

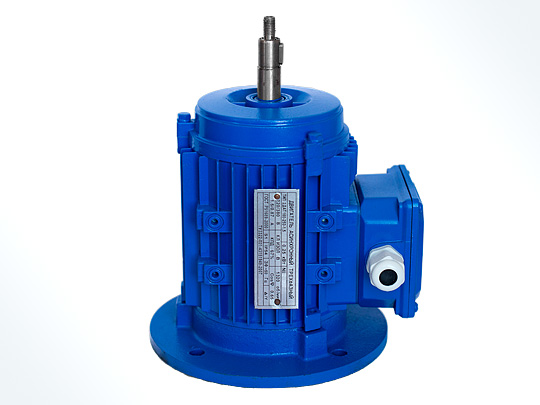

Электродвигатель ДАТ-126А
выпускается в следующих конфигурациях:
- ДАТ-126А (стандарт);
- ДАТ-126А-ПЗ (пыле защищенный);
- ДАТ-126А-ПВЗ (пыле влага защищенный);

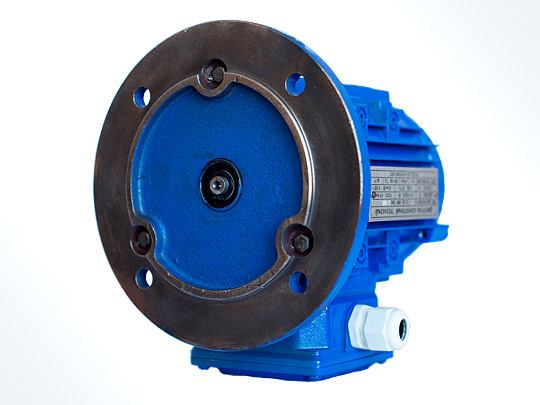

- ДАТ-126 серия АДМ с квадратным фланцем.

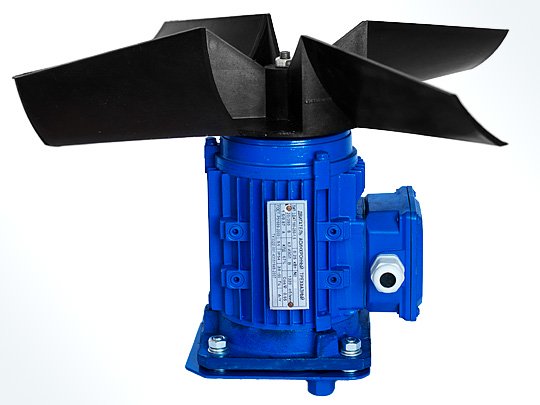

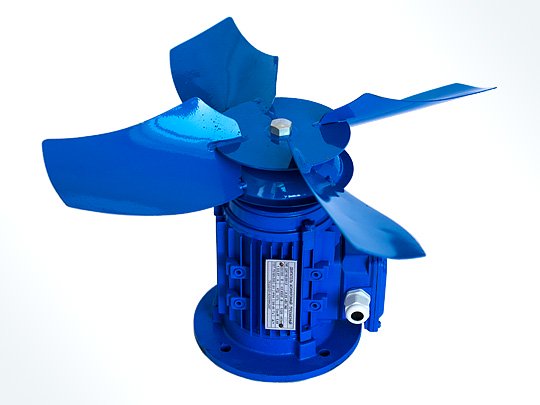

Асинхронный электродвигатель ДАТ-126А применяется в системах охлаждения силовых трансформаторов подстанций, а так же в любом другом месте, где требуется создание мощного ветрового потока. Простота сборки и надежность поставляемого комплекта (электродвигатель ДАТ-126А, крыльчатка, крепеж) обеспечит продолжительную бесперебойную работу при следующих условиях эксплуатации:
- Температура окружающего воздуха — от -45°С до +40°С;
- Относительная влажность воздуха — 80 % при +15°С;
- Атмосферное давление — от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.), при:
- высоте над уровнем моря не более 1000 м;
- запыленности воздуха не более 15 мг/м. куб;
- окружающая среда невзрывоопасная.
Охлаждение двигателя обеспечивается рабочим колесом вентилятора.
Отличительной особенностью электродвигателей ДАТ-126А перед всеми аналогами является наличие резинового пыльника на торцах вала электродвигателя, что дает гарантированную защиту от попадания внутрь пыли и грязи, тем самым продлевая срок службы электродвигателя. Так же наше предприятие единственное в своем роде выпускает линейку электродвигателей обдува с влагозащищенным корпусом с применением современных нанотехнологий.

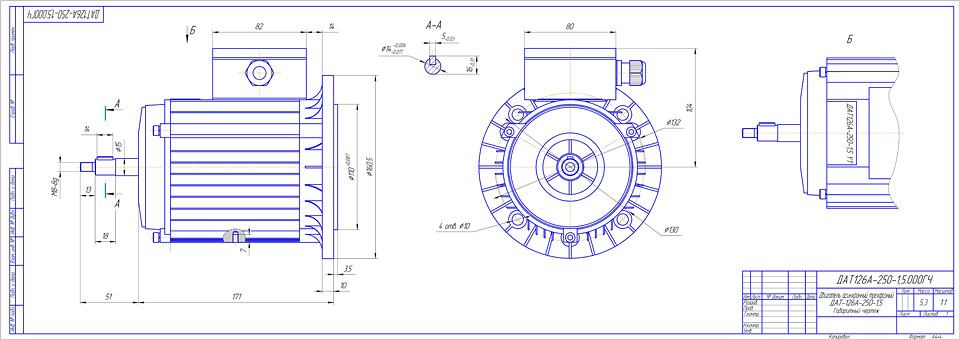

Рис.1 — Габаритные, установочные и присоединительные размеры
